2002/12/25更新



RV105　リバーシブルを紹介するよ。

仕上がりを選べる、リバーシブルとい。

RV105とは
丸といの片面を垂直に設計。取りつけ方向によって、丸・角双方に使えるリバーシブルタイプです。丸といの新基準形、それが新丸トップです。
村江工業の評価（RV105）
価　格 ★ 安価です。です。
耐久性 ★★ 硬質塩ビ製
　色 ★★★★★ 全6種類のラインナップ
総　合 ★★★★ 比較的安い商品だが色のラインナップも多く丸・角を選べる為、人気の商品。
※評価は村江工業の経験から出した数値であり、保証値ではありません。

排水断面積 0.00503u
排水量（1/500）　 0.00108m3/sec
丸・角どちらでも選べるリバーシブル設計
前面は丸とい、背面は角といの形状を持ち、取りつけ方向によってどちらにもお使いいただけます。また耳部は従来の丸トップの２倍の大きさで、強度もアップ。
　外側←丸の場合 角の場合→外側　
金具は兼用で軒樋を取り付ける際に丸・角を選んで取り付けることが可能です。

丸といで初めて、内吊り方式を採用
仕上がりが美しく、直線ラインがすっきりしました。純和風住宅用に、重厚感のある化粧吊具もご用意。軽快な軒先から重厚な軒先まで、仕上がりは自由自在です。

雪国仕様で上打ち金具もあります。
　仕様：メッキストロングタイプ
取り付けピッチ　300〜450mm（村江工業の場合）

これまでの３サイズを１サイズに統合
従来の丸トップ100・105・120 の３サイズを統合した新サイズ。これらに適した屋根は全てカバーします。ワンタッチジョイントで、施工もスピーディです。

カラーバリエーション RV105たてといの同色接続一覧　○洋風じょうごV型　◎じょうご　●じょうご角

クロ シンチャ ホワイト
アーバングレー ラスティグリーン ティンバーブラウン
※下記の色見本は参考であり、実際の色とは多少異なりますのでご了承ください。

クロ シンチャ ホワイト アーバン
グレイ		 ラスティー
グリーン		 ティンバー
ブラウン
K S W AG N TB
アートフェイス
Y60H		 ○● ○● ○ - ○ ○
ライナートップ
Y60		 ○● ○● ○ ○● - ○
丸トップ
UT60		 ○●◎ ○●◎ ○ ○●◎ ◎ ○
丸トップ
UT75		 ●◎ ●◎ - ●◎ - -

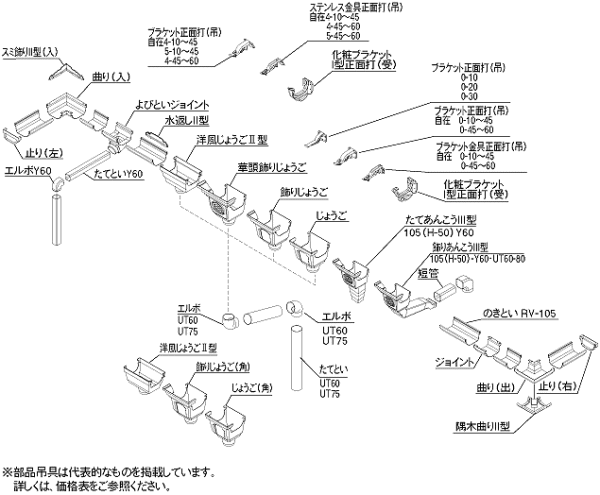

標準組み立図 おもな部品
落し口
種類

●洋風じょうご
●じょうご
●じょうご（角）
●洋風じょうごII型
●飾りじょうご
●飾りじょうご（角）
●華頭飾りじょうご
●飾りあんこう
●たてあんこう

接続
部材

●ジョイント
●よびといジョイント
●曲り（出）（入）
●テリ曲り
●隅木曲りII型
●止り（右・左）
軒樋
金具

●ブラケット正面打（吊）固定式
●ブラケット正面打（吊）自在式
●ステンレス金具正面打（吊）自在式
●化粧ブラケットI型正面打（受）
●化粧ブラケットII型正面打（受）
★雪国使用
　　ストロング上打ち金具メッキ（吊）
